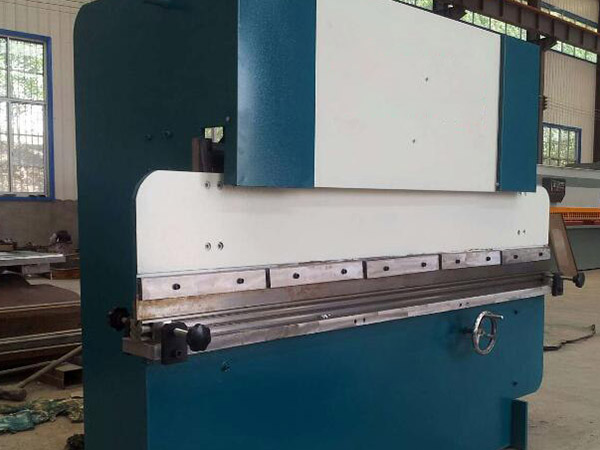

电液伺服数控折弯机

　　电液伺服数控折弯机是一种能够对薄板进行折弯的机器，其结构主要包括支架、工作台和夹紧板，工作台置于支架上，工作台由底座和压板构成，底座通过铰链与夹紧板相连，底座由座壳、线圈和盖板组成，线圈置于座壳的凹陷内，凹陷顶部覆有盖板。使用时由导线对线圈通电，通电后对压板产生引力，从而实现对压板和底座之间薄板的夹持。

　　电液伺服数控折弯机结构特点：

　　1、采用全钢焊结构，具有足够的强度和刚性;

　　2、液压上传动，机床两端的油缸安置于滑块上，直接驱动滑动工作;

　　3、滑块同步机构采用扭轴强迫同步;

　　4、采用机械档块结构，稳定可靠;

　　5、滑块行程机动快速调，手动微调，计数器显示;

　　6、斜楔式的挠度补偿机构，以保证获得较高的折弯精度。

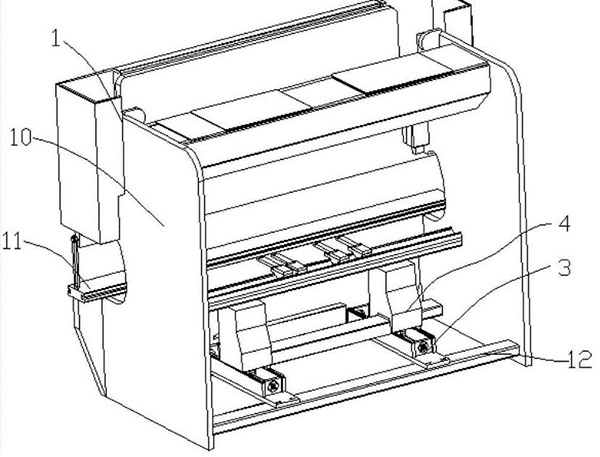

　　电液伺服数控折弯机结构说明：

　　1、滑块部分：采用液压传动，滑块部分由滑块、油缸及机械挡块微调结构组成。左右油缸固定在机架上，通过液压使活塞(杆)带动滑块上下运动，机械挡块由数控系统控制调节数值;

　　2、工作台部分：由按钮盒操纵，使电动机带动挡料架前后移动，并由数控系统控制移动的距离，其较小读数为0.01毫米(前后位置均有行程开关限位);

　　3、同步系统：该机由扭轴、摆臂、关节轴承等组成的机械同步机构，结构简单，性能稳定可靠，同步精度高。机械挡块由电机调节，数控系统控制数值;

　　4、挡料机构：挡料采用电机传动，通过链操带动两丝杆同步移动，数控系统控制挡料尺寸。

　　电液伺服数控折弯机使用方法：

　　按普通的液压折弯机加工Q235板料来做简单介绍：

　　1、首先是接通电源，在控制面板上打开钥匙开关，再按油泵启动。

　　2、行程调节，折弯机使用须要注意调节行程，在折弯前要试车。折弯机上模下行至底部时须保证有一个板厚的间隙。否则会对模具和机器造成损坏。行程的调节也是有电动快速调整和手动微调。

　　3、折弯槽口选择，一般要选择板厚的8倍宽度的槽口。如折弯4mm的板料，需选择32左右的槽口。

　　4、后挡料调整一般都有电动快速调整和手动微调，方法同剪板机。

　　5、踩下脚踏开关开始折弯，折弯机与剪板机不同，可以随时松开，松开脚折弯机便停下，再踩继续下行。
