三辊卷板机

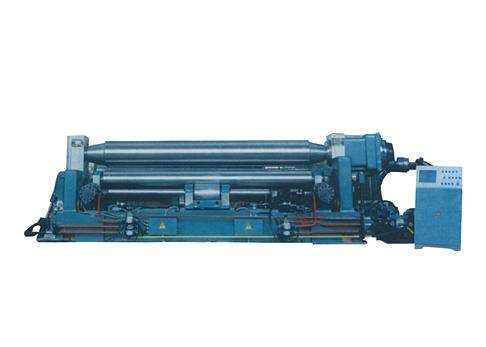

三辊卷板机

产品概述:产品介绍 三辊卷板机 有机械式和液压式:机械式三辊卷板机分为对称和非对称。可将金属板材卷成圆形、弧形和一定范围内的锥形工件。 工作原理 三辊卷板机上辊在两下辊中央对称位

服务热线:18001474888

产品介绍

产品介绍
三辊卷板机有机械式和液压式:机械式三辊卷板机分为对称和非对称。可将金属板材卷成圆形、弧形和一定范围内的锥形工件。

工作原理
     三辊卷板机上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动,通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动,为卷制板材提供扭矩。卷板机规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间,借助上辊的下压及下辊的旋转运动,使金属板经过多道次连续弯曲,产生永久性的塑性变形,卷制成所需要的圆筒、锥筒或它们的一部分。该液压式三辊卷板机缺点是板材端部需借助其它设备进行预弯。该卷板机适用于卷板厚度在 50mm以上的大型卷板机,两下辊下部增加了一排固定托辊,缩短两下辊跨距,从而提高卷制工件精度及机器整体性能。
种类。


三辊卷板机安全操作规程
    1、卷板机必须有专人负责管理。
    2、操作人员必须熟悉卷板机的结构性能和使用方法,经负责管理人员同意后,方可进行操作。
    3、开机前要仔细检查安全装置是否完好。
    4、操作时,严禁手、脚放在滚轴和传动部件及工件上。
    5、工作中断后,应将离合器打至空档。
    6、多人协同作业必须要有专人指挥。
    7、严禁超负荷工作。
    8、上辊的升降翻转轴承的倾倒复位及上辊的平衡,须在主传动停机后进行。
    9、工作场地禁止乱堆工件及杂物,做到时刻保持机床及场地清洁。
   10、作业完毕,应切断电源,并锁好电源箱

三辊卷板机保养规程
   1、 根据机器润滑示意图中规定,按要求对各油杯润滑和人工润滑点进行加油。
   2、 按卷板机规定的参数进行卷板,卷板厚度20mm,最大长度2500mm,卷板材料的屈服极限小于250Mpa。
   3、 接通电源后,进行下辊正反两个方向和上辊升降运动,检查各运动有无不正常的卡死现象。
   4、 严格按卷板加工程序和操作方法进行操作,在上辊升降到极限位置时,要十分注意设备的安全运行。
   5、 当主传动停机后,方可进行上辊的升降,翻转轴承的倾倒复位和上辊的翘起。
   6、 在运行过程中,若发现有不规则的噪音、冲击等不正常现象,应立即停机检查。
   7、 操作中各人员要互相协调,听从卷板负责人的指挥,没有口令,禁止开动机器。
   8、 进行卷板操作时应十分注意手被钢板压住和钢板一起卷进。
   9、 用行车起吊钢板或卷筒时,注意不要和机器发生碰撞。
     卷板结束后,做到工完料尽场地清,并做好设备的维护保养工作,及时关闭电源。
